FOBR系列CAN转光纤设备通讯故障排查指南

FOBR系列CAN转光纤设备凭借环网冗余和强抗干扰能力，广泛应用于工业、消防、矿山等场景。当设备出现通讯异常时，可按照“由表及里、先易后难”的原则，从以下四个方面进行排查。

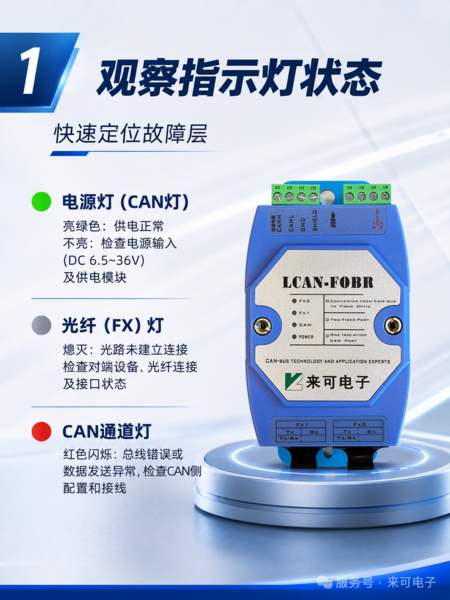

一、观察指示灯状态

指示灯是判断设备运行状态最快捷的方法。

1、CAN电源灯常亮：设备供电正常；若不亮，检查DC 6.5~36V电源输入及供电模块。

2、FX光纤灯熄灭：检查对端设备、光纤连接及接口状态。

3、CAN通道灯红闪：说明总线存在错误或数据发送异常，应检查CAN侧配置和接线。

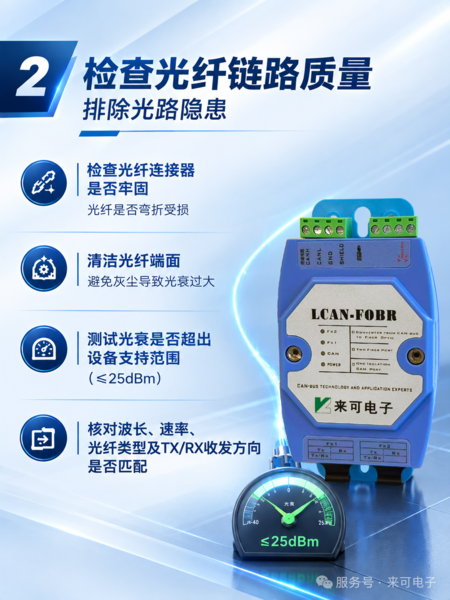

二、检查光纤链路质量

当光路异常时，重点检查以下内容：

1、光纤连接器是否牢固，光纤是否弯折受损。

2、清洁光纤端面，避免灰尘导致光衰过大。

3、测试光衰是否超出设备支持范围（≤25dBm）。

4、核对波长、速率、光纤类型及TX/RX方向是否匹配。

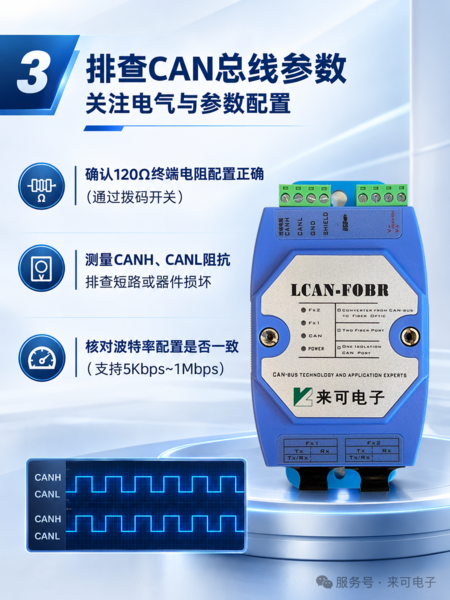

三、排查CAN总线参数

光路正常但仍无法通讯时，应重点检查CAN侧的电气连接。

1、确认120Ω终端电阻配置正确。

2、测量CANH、CANL阻抗，排查短路或器件损坏。

3、核对波特率配置是否一致（5Kbps~1Mbps）。

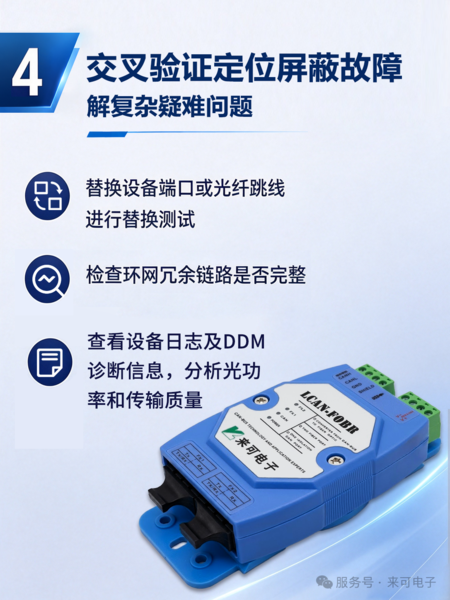

四、交叉验证定位故障

若以上方法仍无法解决问题，可采用交叉验证法。

1、更换设备端口或光纤跳线进行替换测试。

2、检查环网拓扑及冗余链路是否完整。

3、查看设备日志及DDM诊断信息，分析光功率和传输状态。
