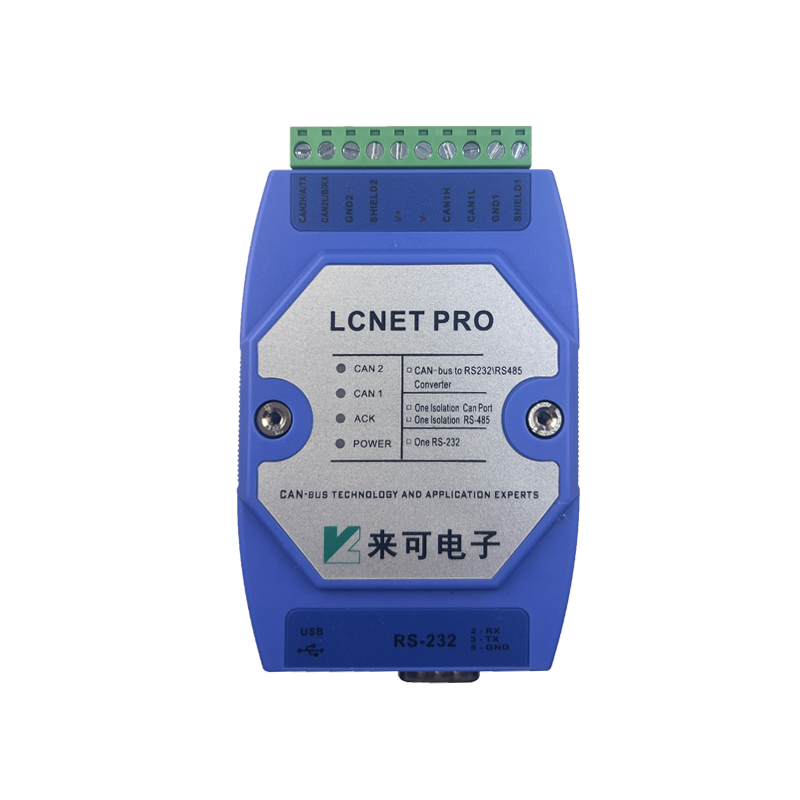

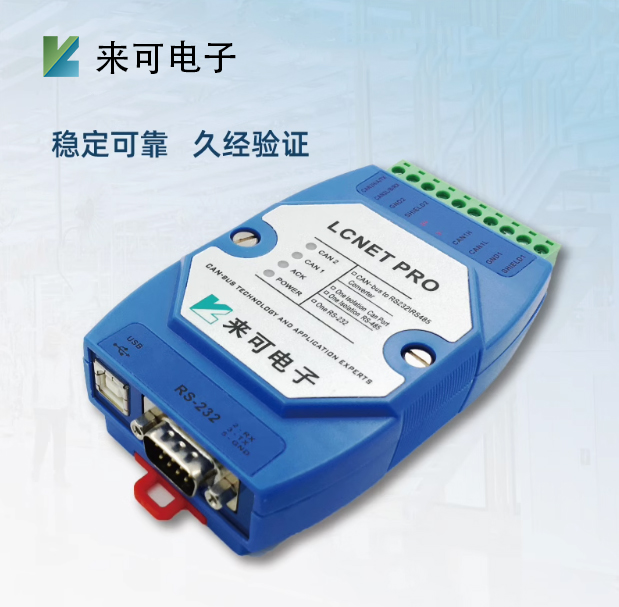

LCNET PRO
产品简介：

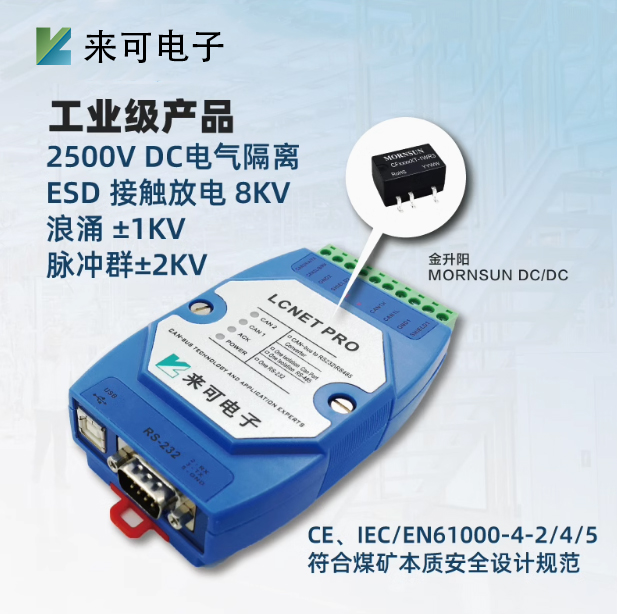

智能CAN/串口协议转换器LCNET Pro RS-232/485提供一路RS-485、一路RS-232和一路CAN通道，实现CAN与串口RS-485或RS-232之间的双向数据智能转换。每个通道独立隔离，每路通道采用金升阳电源模块和信号隔离芯片实现2500VDC电气隔离，电源输入防反设计，支持DC6.5~36V输入；具有优秀的EMC性能，可靠性测试项目：ESD接触放电8KV、浪涌±1KV、脉冲群±2KV，工业四级，符合CE-EMC、IEC/EN61000-4-2/4/5标准；符合矿用本质安全设计规范，可提供认证所需的原理图、PCB等资料。

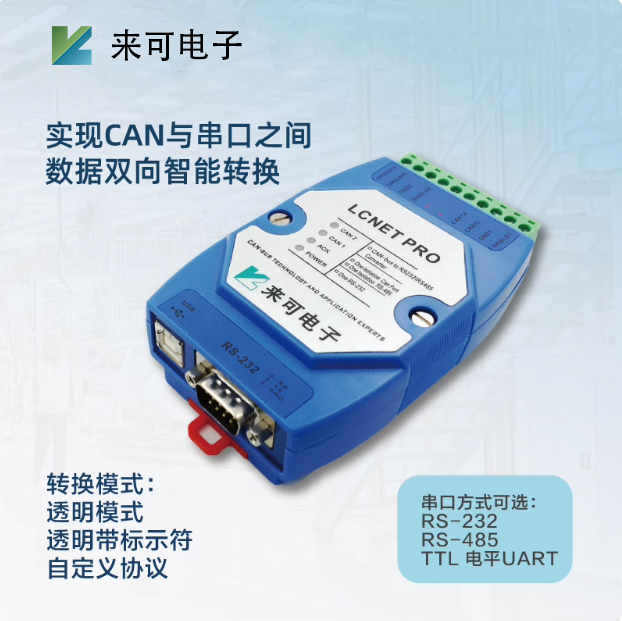

智能CAN/串口转换器提供“透明转换、透明带标识转换和自定义协议转换”三种转换模式，支持任意串口数据与CAN帧之间的互转；支持CAN帧验收滤波设置。

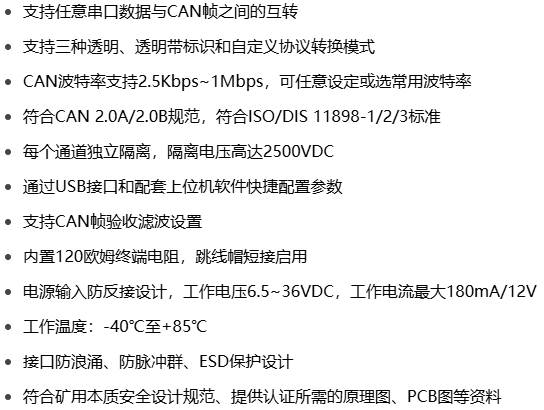

产品特性：
* 产品功能及其优势

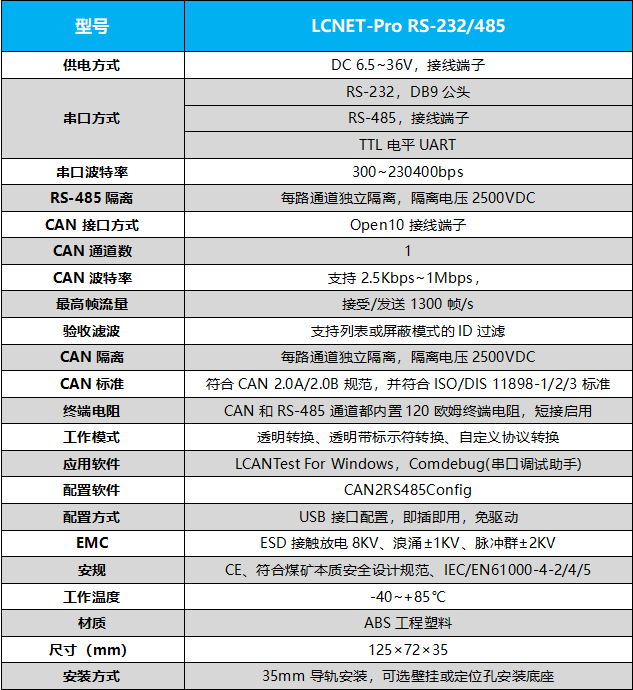

产品选型

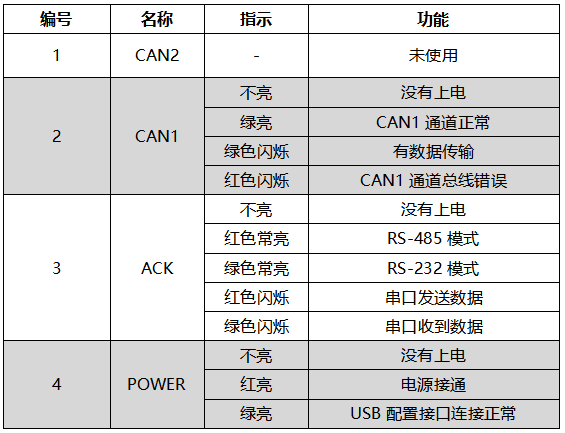

指示灯
终端电阻

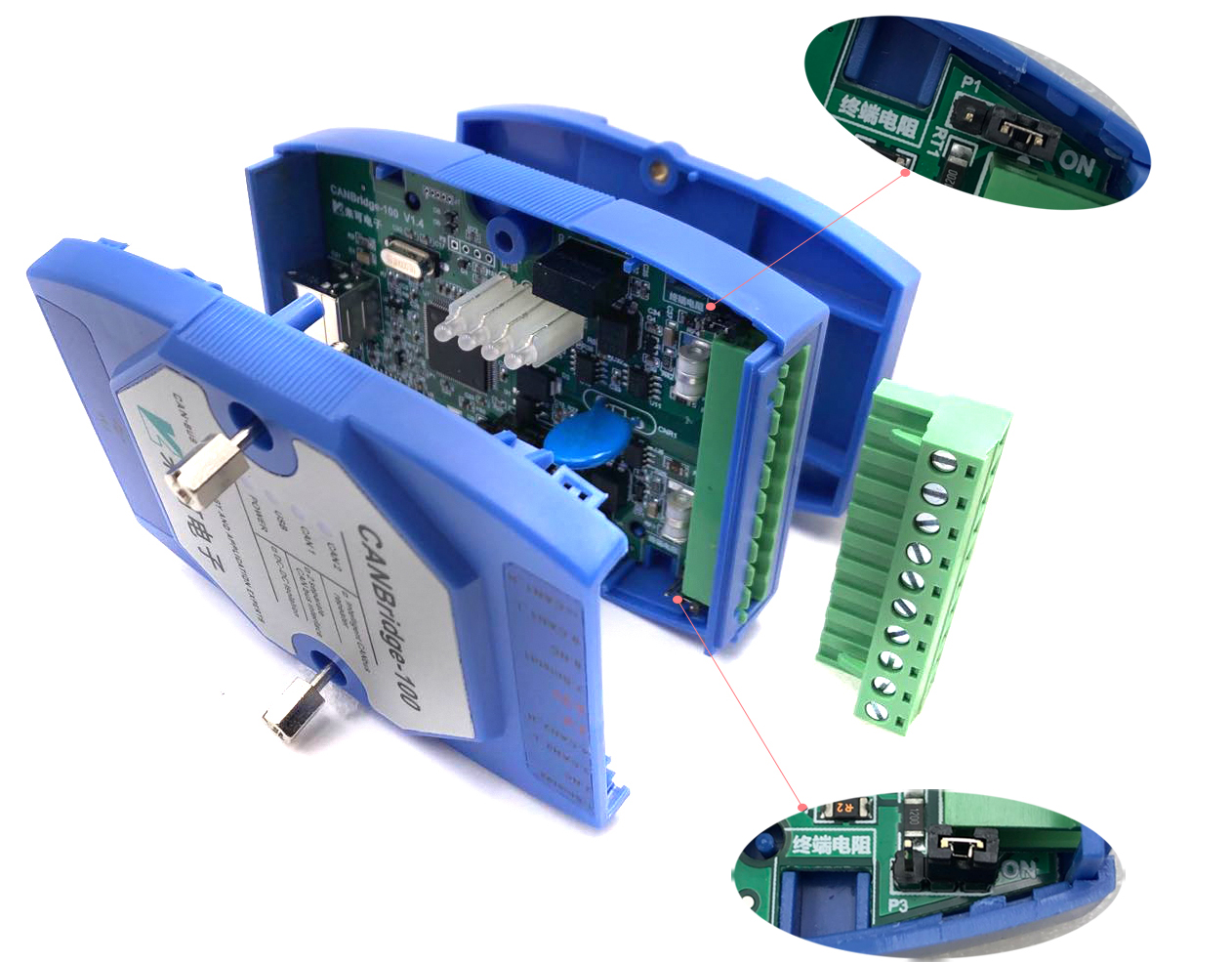

内置120欧姆终端电阻，开盖设置跳线帽启用或关闭120欧姆终端电阻。如下图所示，开盖将跳线帽短接靠近ON标识一端的两根排针，则启用内置的120欧姆终端电阻；不启用时，可以将跳线帽安在远离ON标识一端的两根排针上。图中，上面的终端电阻对应RS-485通道，下面的终端电阻对应CAN通道。

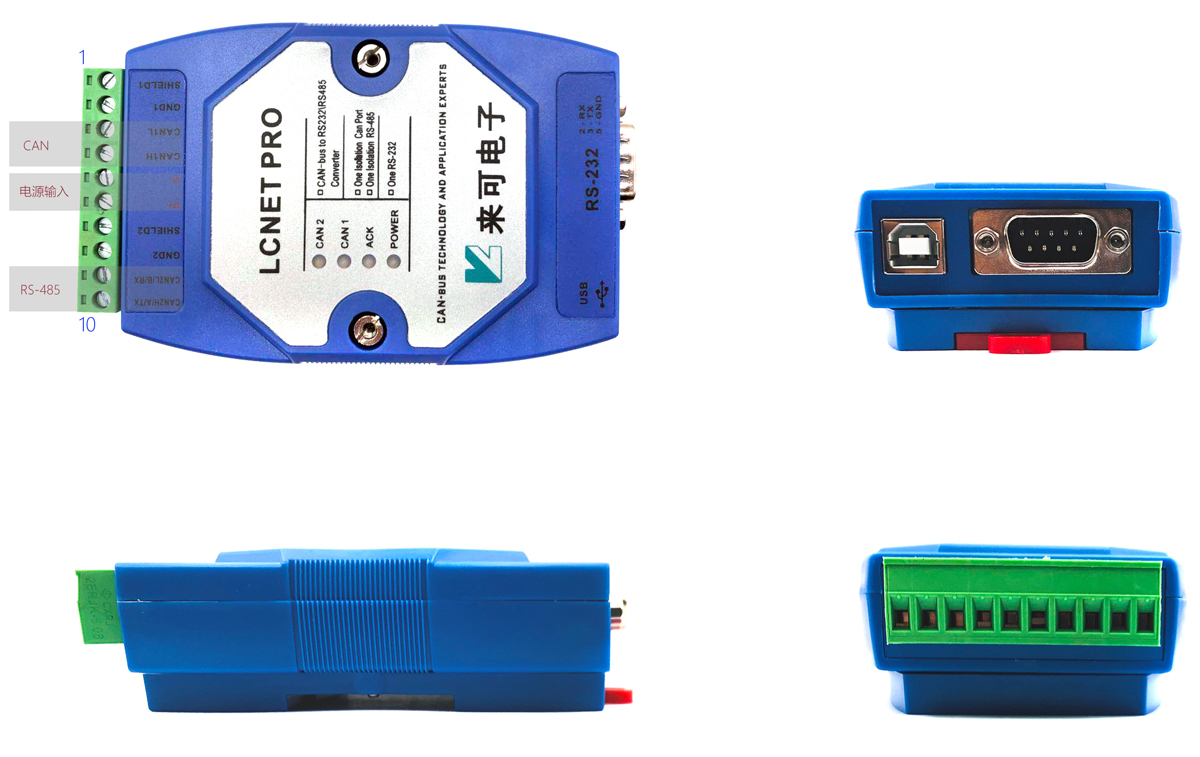

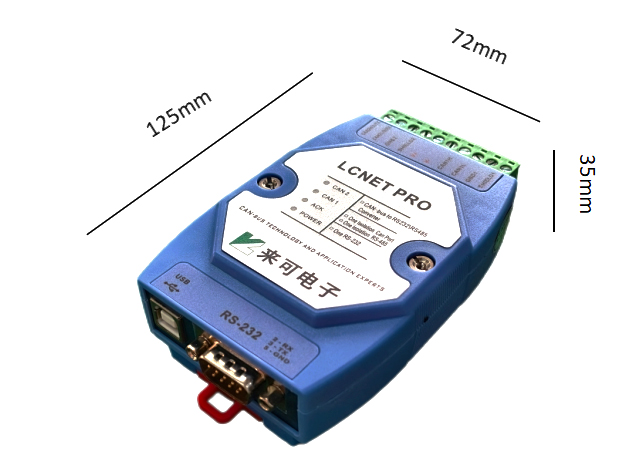

尺寸
参数配置

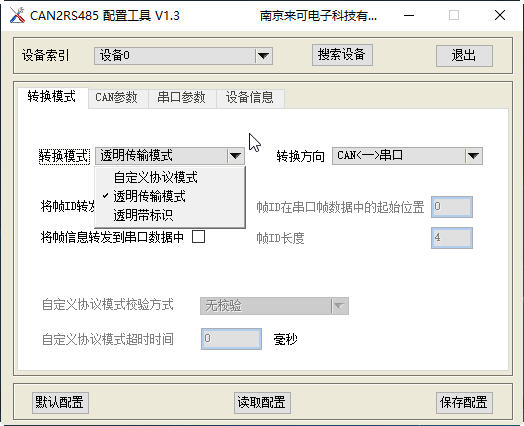

转换模式
三种转换模式供选：自定义协议模式、透明传输模式、透明带标识模式
CAN参数配置
可选常用波特率或者自定义任意波特率

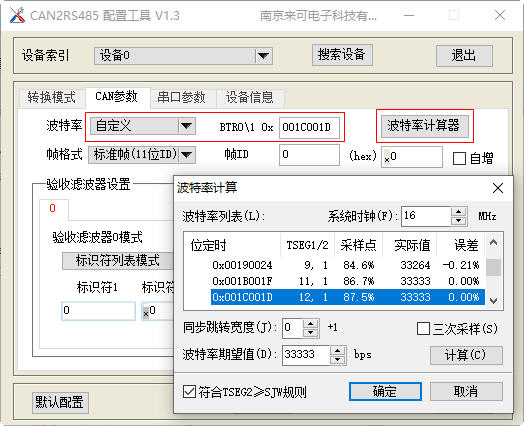

示例：CAN波特率自定义为33.333Kbps。

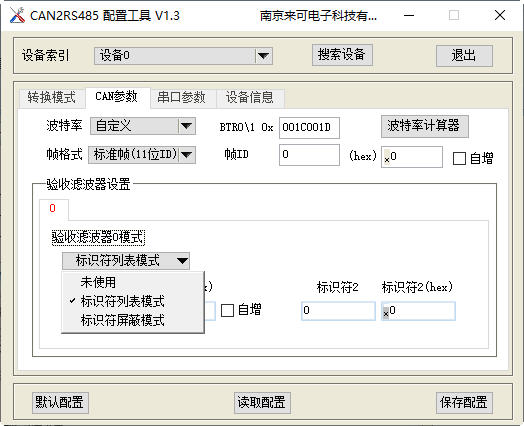

验收滤波设置
首先，“帧格式”中选中标准帧或扩展帧，“验收过滤模式”中有两个模式可选：列表模式或屏蔽模式。选中帧格式和模式后，
设置帧ID范围或按位指定需接收帧的帧ID，点击保存配置后，启用接收过滤设置。根据帧格式和模式，如下表所示，除了未使用外，有四种过滤设置方式。
| 模式 | 功能 | 设置 |
| 未使用 | 不过滤 | - |
| 标准帧 标识符列表模式 | 接收“标识符1≤帧ID≤接收标识符2”的帧，帧ID11位 | 文本框中前值为10进制，后值为16进制，填入前值，后值自动生成。 |
| 扩展帧 标识符列表模式 | 接收“标识符1≤帧ID≤接收标识符2”的帧，帧ID11位 | |
| 标准帧 标识符屏蔽模式 | 按位指定需接收帧的帧ID，11位 | 每一位对应的“X”，每点一下，按照 0-1-X循环变化； |
| 为0时，帧ID对应位为0的帧被接收； | ||
| 为1时，帧ID对应位为1的帧被接收； | ||
| 扩展帧 标识符屏蔽模式 | 按位指定需接收帧的帧ID，29位 | 为X时，帧ID对应位为任意值的帧都被接收。 |

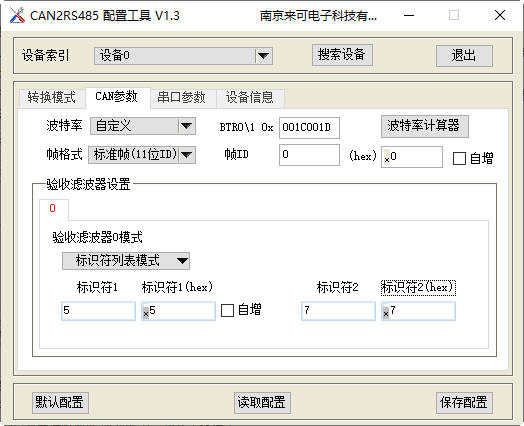

示例：CAN参数的“接收过滤设置”中设置只接收标准帧-帧ID为5、6、7的报文。
如下图显示，帧格式选中标准帧，选中列表模式，设置接收帧ID为5~7的标准帧。

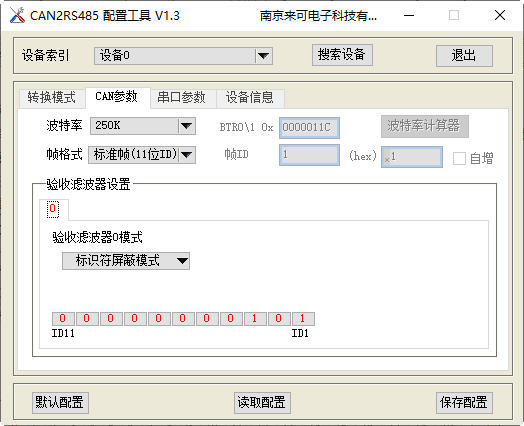

示例：CAN的“接收过滤设置”中选择“标识符屏蔽模式”，只接收帧ID为5的CAN报文
如下图显示，选中屏蔽模式，点击ID1~ID3位对应的“X”，将ID1~ID3三位设置为1、0、1。

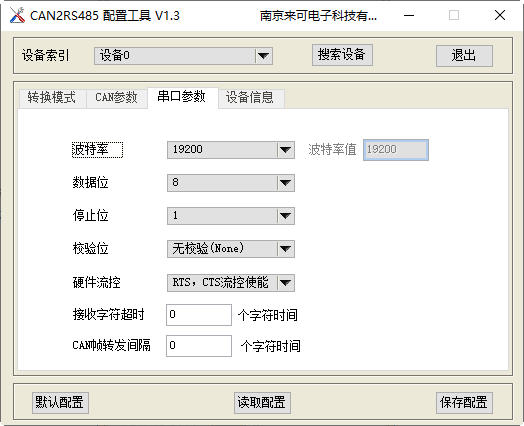

串口参数设置
