CANUART-100TL
产品简介：

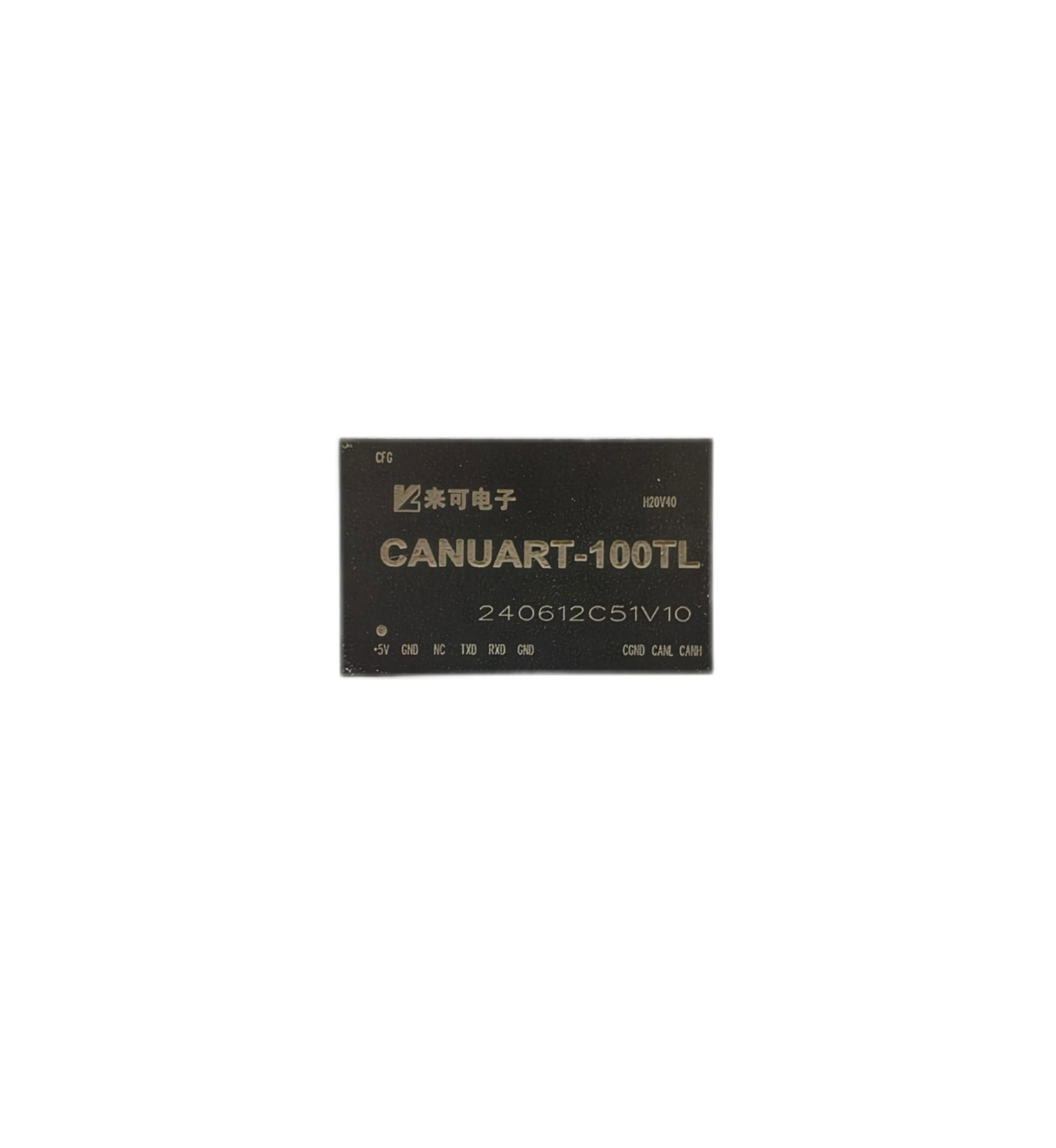

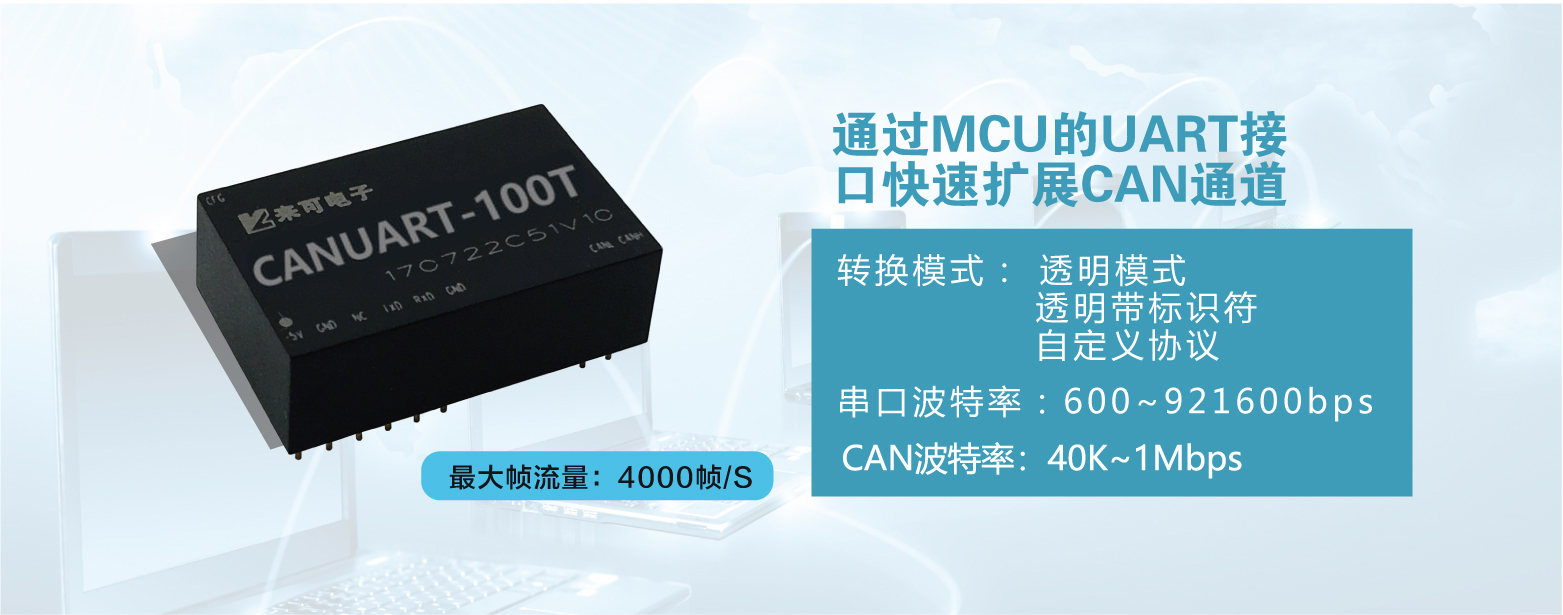

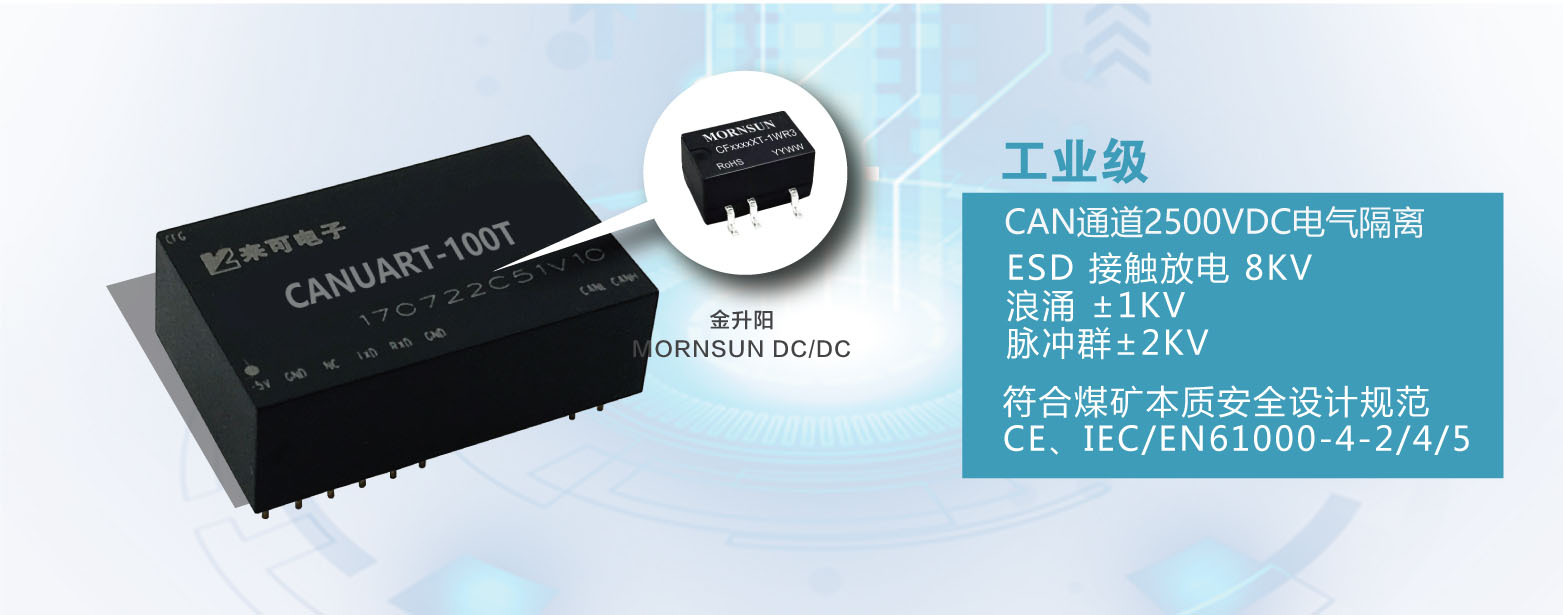

CANUART-100TL系列智能双向UART转CAN模块具有一路TTL UART串口通道和一路CAN通道，实现CAN与串口 UART之间的双向数据智能转换。超小型灌封模块设计，方便用户集成到电路板上，快速通过MCU的UART口扩展CAN通道。CAN通道采用金升阳电源模块和信号隔离芯片实现2500VDC电气隔离，电源输入防反设计，支持DC6.5~36V输入；具有优秀的EMC性能，可靠性测试项目：ESD接触放电8KV、浪涌±1KV、脉冲群±2KV，工业四级，符合CE-EMC、IEC/EN61000-4-2/4/5标准；符合矿用本质安全设计规范，可提供认证所需的原理图、PCB等资料。
智能双向UART转CAN模块提供“透明转换、透明带标识转换和自定义协议转换”三种转换模式，支持任意串口数据与CAN帧之间的互转；支持CAN帧验收滤波设置。
产品特性：
超小型灌封模块
支持任意串口数据与CAN帧之间的互转
快速通过MCU的UART口拓展CAN通道
支持透明、透明带标识和自定义协议转换模式
CAN波特率支持40Kbps~1Mbps,可任意设定
串口波特率支持600~921600bps
符合CAN 2.0A/2.0B规范，符合ISO/DIS 11898标准
CAN接口隔离电压高达2500VDC
通过评估板的USB接口或模块CAN接口配置参数
接收或发送数据转换能力4000帧/S
支持丰富的CAN帧验收滤波设置
5V、3.3VDC电源输入可选，最大70mA/5V
工作温度：-40℃至+85℃
CAN接口防浪涌、防脉冲群、ESD保护设计
符合矿用本质安全设计规范，提供认证所需的原理图、PCB图等资料
产品功能及其优势：
产品选型
CANUART-100TL系列智能双向UART转CAN模块内部集成了ARM 32位的Cortex™-M3CPU（集成CAN控制器, 兼容NXP SJA1000,16MHz时钟频率）、CAN收发器、金升阳DC-DC电源模块、信号隔离芯片和完善防护器件等，性能强劲、功能完善，能够极低延时、高转换效率的完成UART与CAN之间的双向数据转换。
CANUART-100TL系列智能双向UART转CAN模块根据供电电压（5V或3.3VDC）和是否带隔离地，分为三个型号。

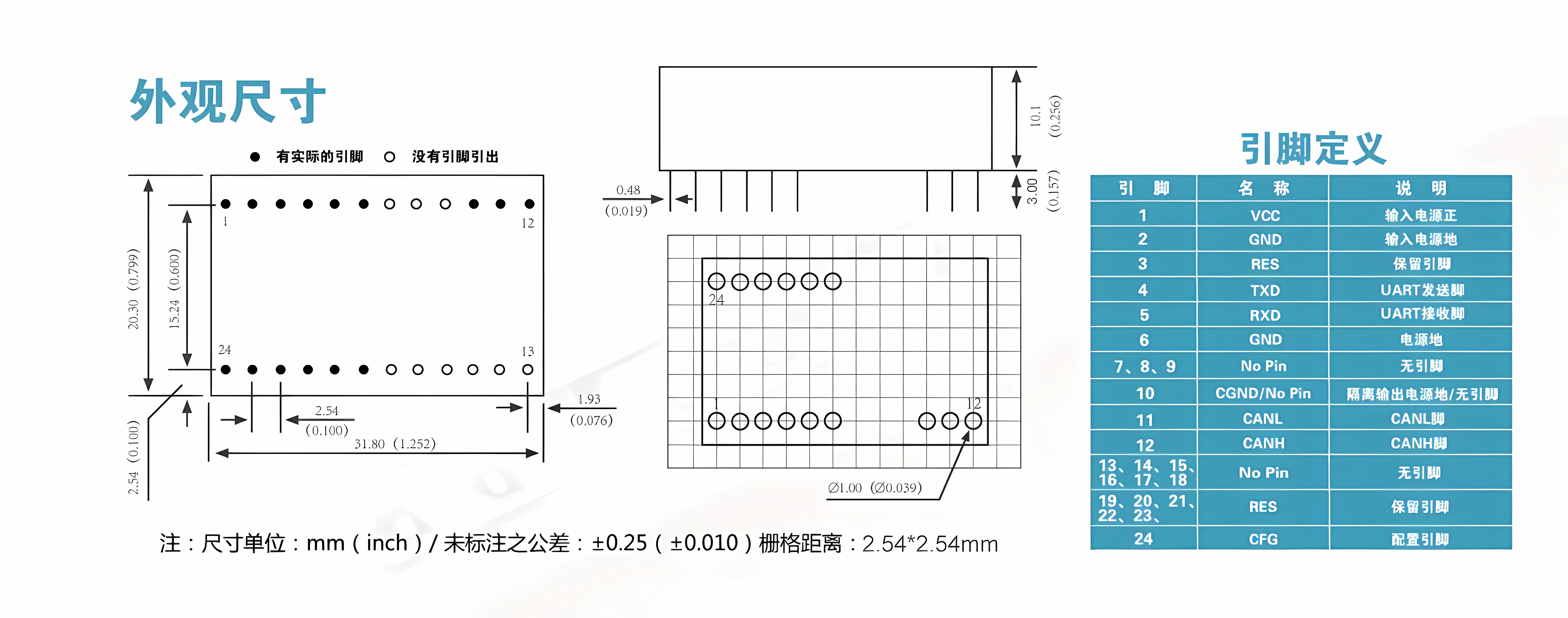

引脚定义和尺寸
测试评估板

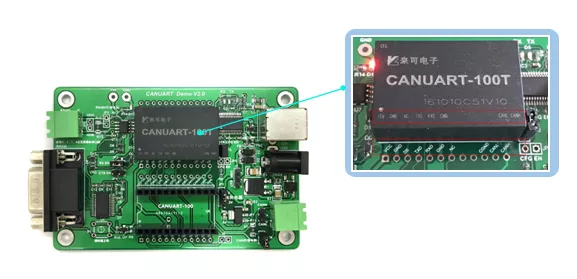

将模块插到评估板上，注意模块引脚标注要与评估板上插座引脚标注相对应，然后进行参数设置。

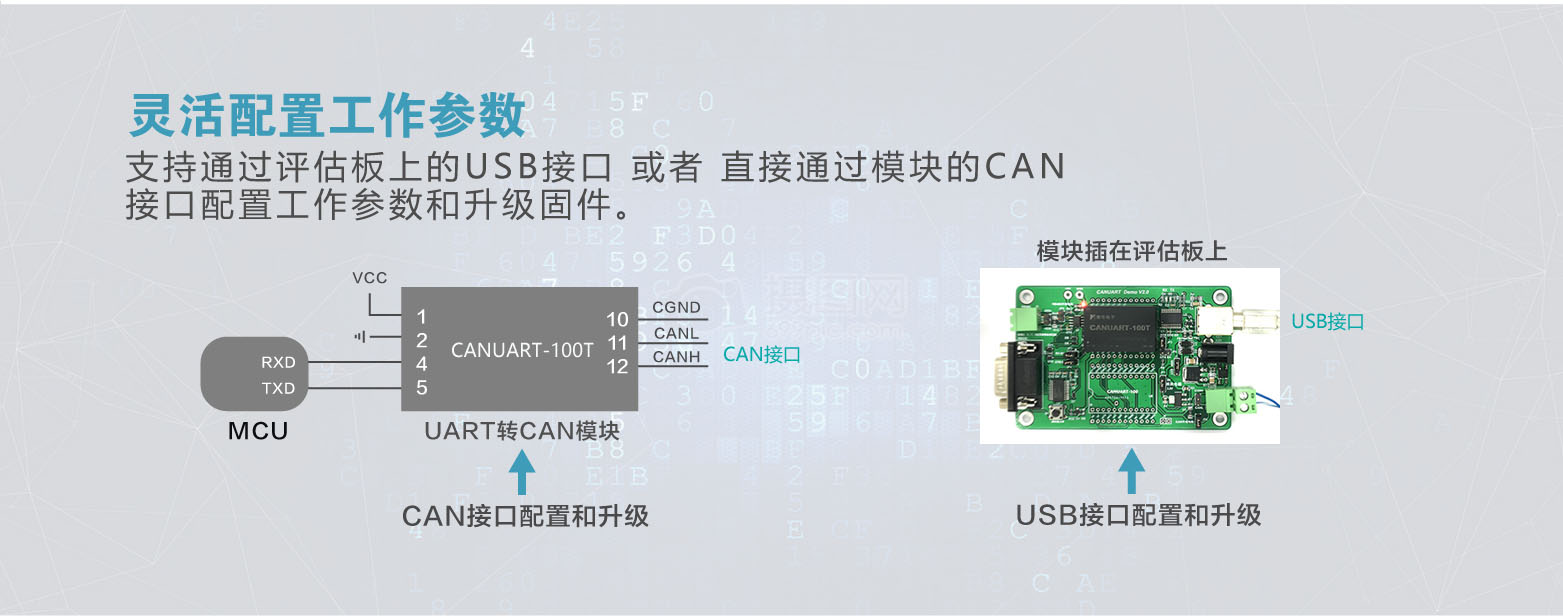

特别的，也可以在模块集成到电路板上后，直接通过模块的CAN口来配置参数。

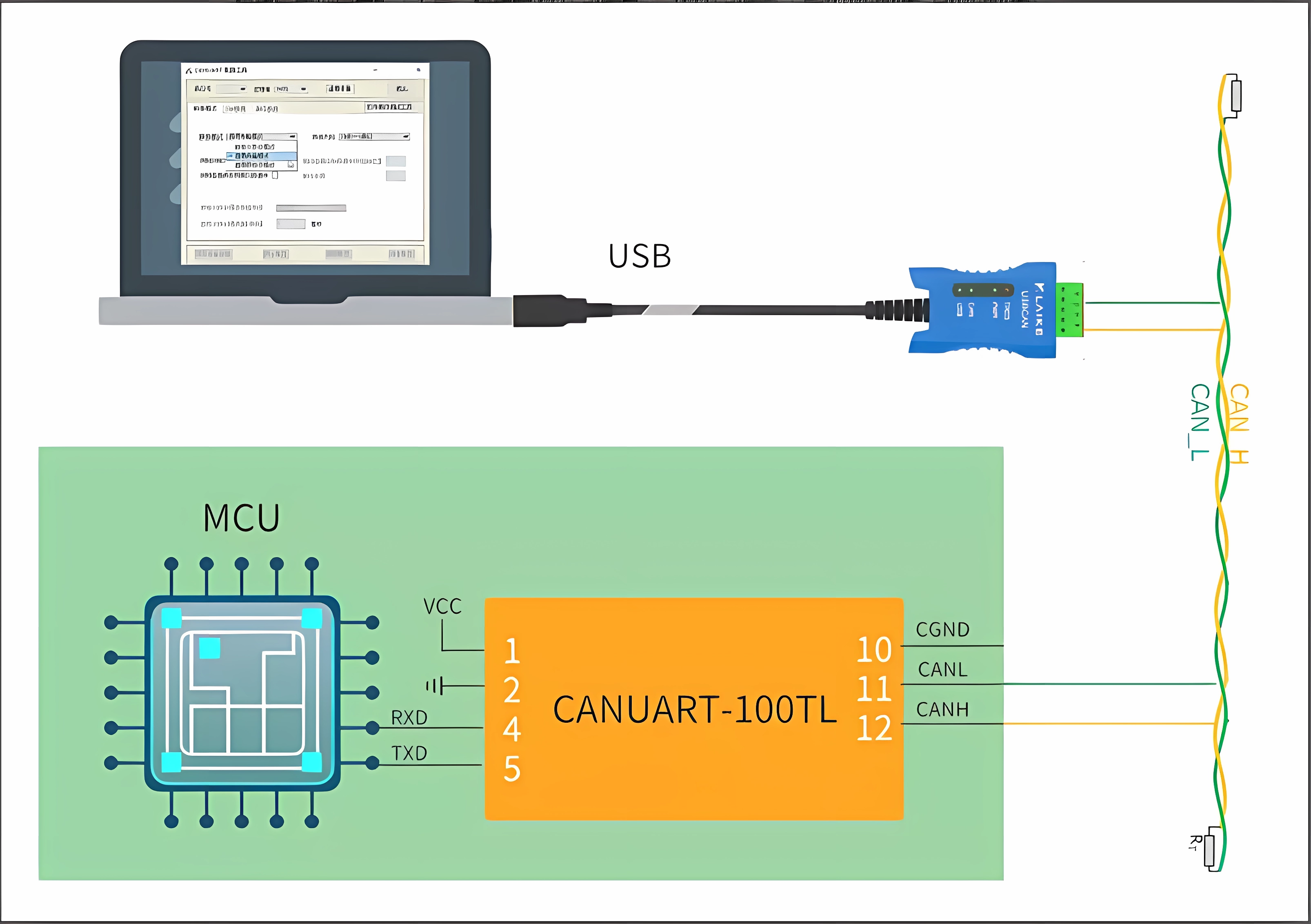

通过CAN通道配置参数
电气参数表

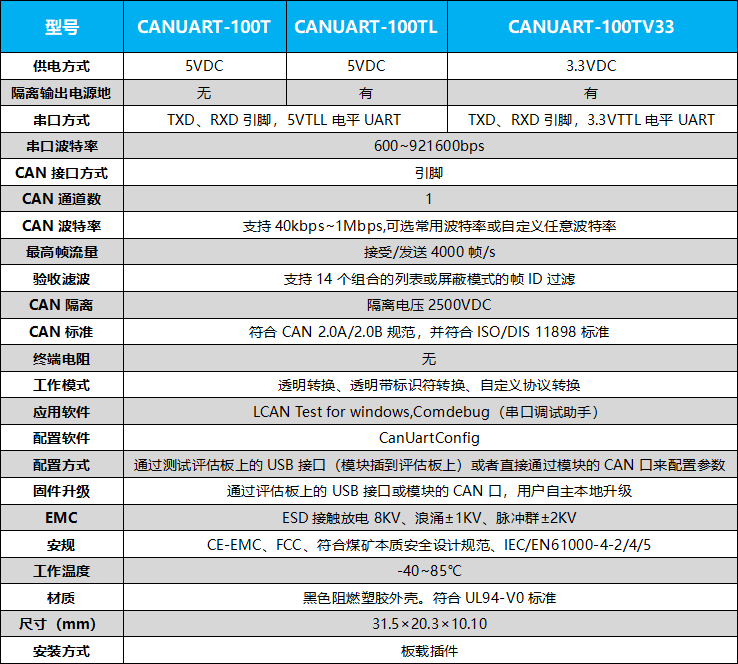

选型表 | ||||
产品型号 | 电源电压范围（VDC） | CGND隔离地引脚 | 节点数（PCS） | 支持协议 |
CANUART-100T | 5V（4.75-5.25） | 无 | 110 | 透明、透明带标示符和自定义协议转换 |
CANUART-100TL | 5V（4.75-5.25） | 有 | 110 | 透明、透明带标示符和自定义协议转换 |
CANUART-100TV33 | 3.3V (3.15-3.45) | 有 | 110 | 透明、透明带标示符和自定义协议转换 |
极限特性 | |||||
参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
输入冲击电压（1s，max） | 3.3VDC 输入系列 | -0.7 | -- | 5 | VDC |
5VDC 输入系列 | -0.7 | -- | 7 | ||
引脚焊接温度 | 焊点距离外壳 1.5mm，10 秒 | -- | -- | 300 | ℃ |
输入特性 | |||||
参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
工作电流 | 3.3VDC 输入系列 | -- | 50 | 70 | mA |
5VDC 输入系列 | -- | 52 | 70 | ||
UART 接口 | 标准 UART 接口（UART 口的电平支持 3.3V 或 5V 系统的 TTL 电平） | ||||
输出特性 | |
参数 | 特性 |
CAN 接口 | 符合 ISO/DIS 11898 标准，双绞线输出 |
一般特性 | |||||
参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
隔离电压 | 时间 1 分钟 | 2500 | -- | -- | VDC |
绝缘电阻 | 绝缘电压 500VDC | 1 | -- | -- | GΩ |
封装尺寸 | 31.50×20.30×10.10 | mm | |||
外壳材料 | 黑色阻燃塑胶外壳，符合 UL94-V0 标准 | ||||
环境特性 | |||||
参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
工作温度 | -40 | -- | +85 | ℃ | |
储存温度 | -55 | -- | +125 | ||
外壳温升 | Ta=25℃ | -- | 15 | 25 | |
储存湿度 | 无凝结 | -- | -- | 95 | % |
冷却方式 | 自然空冷 | ||||
EMC | |||
EMI | 传导骚扰 | CISPR22/EN55022 | CLASSA （推荐电路见图 2-②） |
辐射骚扰 | CISPR22/EN55022 | CLASSA （推荐电路见图 2-②） | |
EMS | 静电放电 | IEC/EN61000-4-2 | Contact±4KV Perf.CriteriaB |
脉冲群抗扰度 | IEC/EN61000-4-4 | 电源端口 ±2KV （推荐电路见图2-①） Perf.CriteriaB | |
IEC/EN61000-4-4 | 信号端口 ±1KV （推荐电路见图2-③） Perf.CriteriaB | ||
浪涌抗扰度 | IEC/EN61000-4-5 | 电源端口 ±1KV （推荐电路见图2-①） Perf.CriteriaB | |
信号端口 ±0.25KV/±0.5KV （推荐电路见图2-③） Perf.CriteriaB | |||
信号端口 ±0.5KV/±1KV （推荐电路见图2-③） Perf.CriteriaB | |||
信号端口 ±1KV/±2KV （推荐电路见图2-③） Perf.CriteriaB | |||
信号端口 ±2KV/±4KV （推荐电路见图2-③） Perf.CriteriaB | |||
信号端口 ±4KV/±6KV （推荐电路见图2-③） Perf.CriteriaB | |||
注：
1)、输入电压不能超过所规定范围值，否则可能会造成永久性不可恢复的损坏。
2)、如没有特殊说明，本手册中的参数都是在 25℃、湿度<75%、输入标称电压、正常工作时测得。
