CANBridge-100

产品简介：

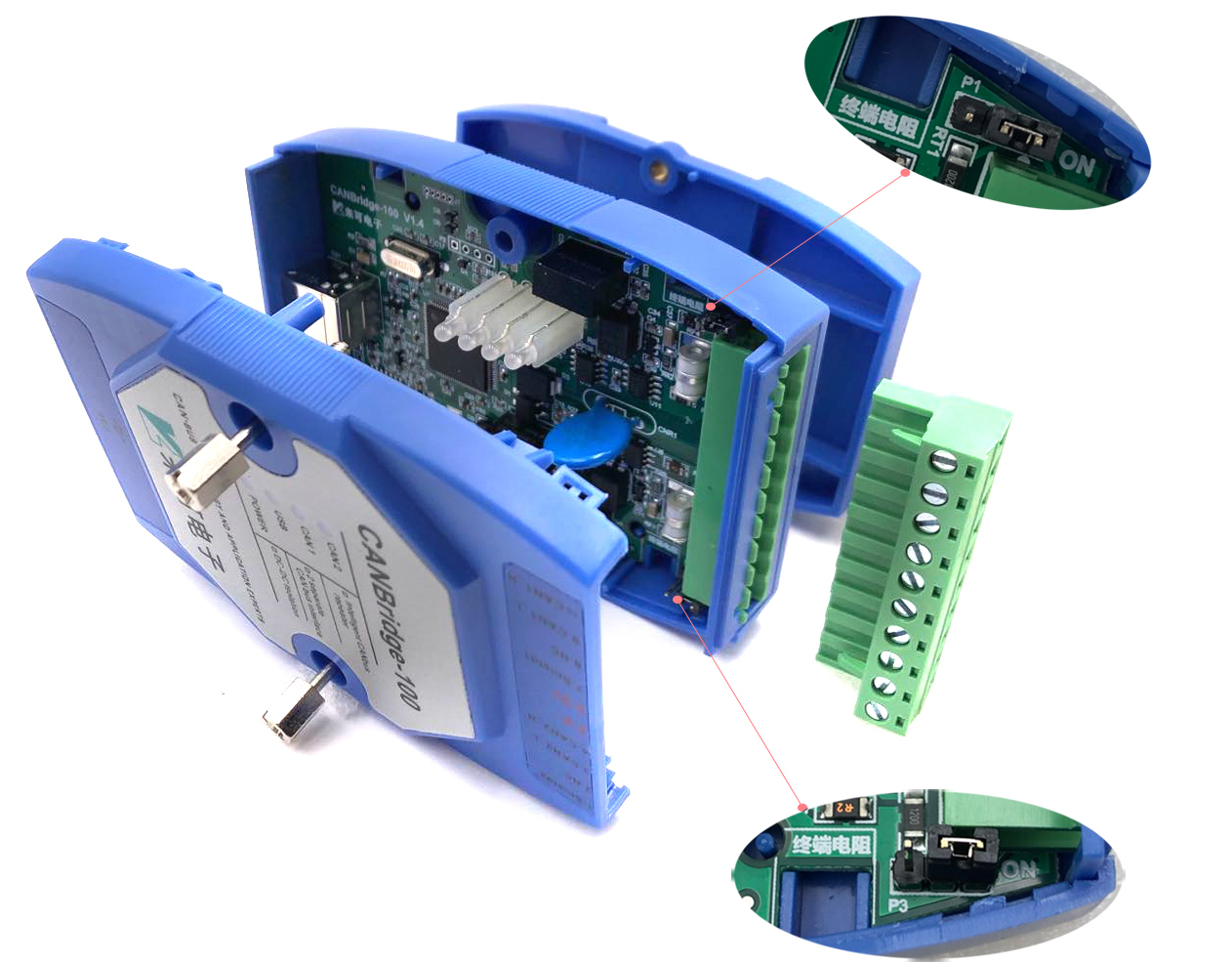

CANbridge系列本质安全型智能can总线隔离中继器具有两路相互隔离的can通道，每个can接口采用金升阳电源模块和信号隔离芯片实现2500VDC电气隔离，电源输入防反设计，支持DC6.5~30V输入；具有优秀的EMC性能，可靠性测试项目：ESD接触放电8KV、浪涌±1KV、脉冲群±2KV，工业四级，符合CE-EMC、IEC/EN61000-4-2/4/5标准；符合矿用本质安全设计规范，可提供认证所需的原理图、PCB等资料。

CANbridge系列Can总线隔离中继器同时具有隔离和中继功能，能实现隔离干扰、不同速率的can网络互联、延长通信距离、ID过滤降低总线负荷、can网络中继扩容等功能。

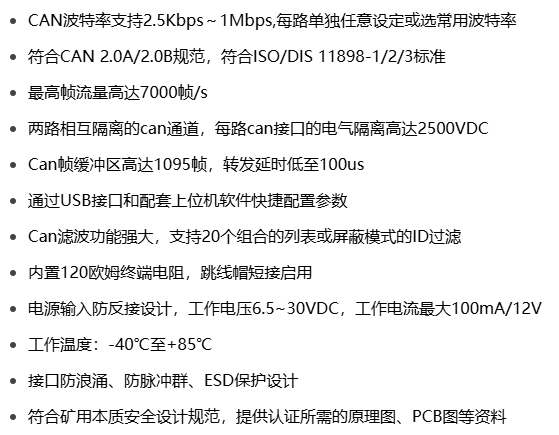

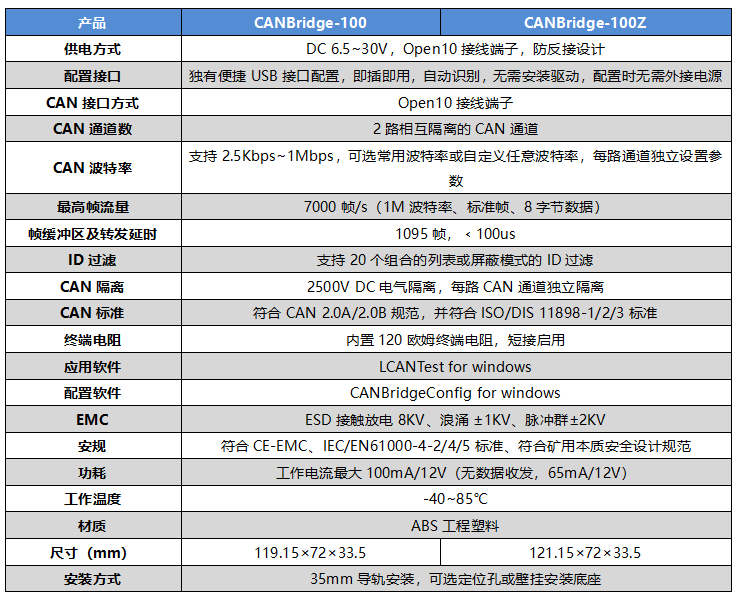

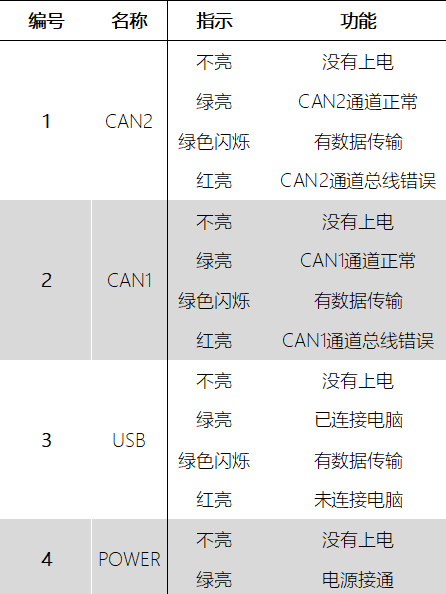

产品特性：

*产品功能及其优势：

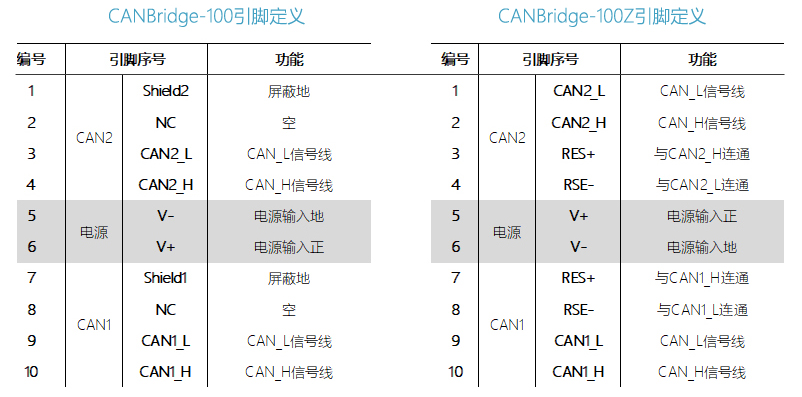

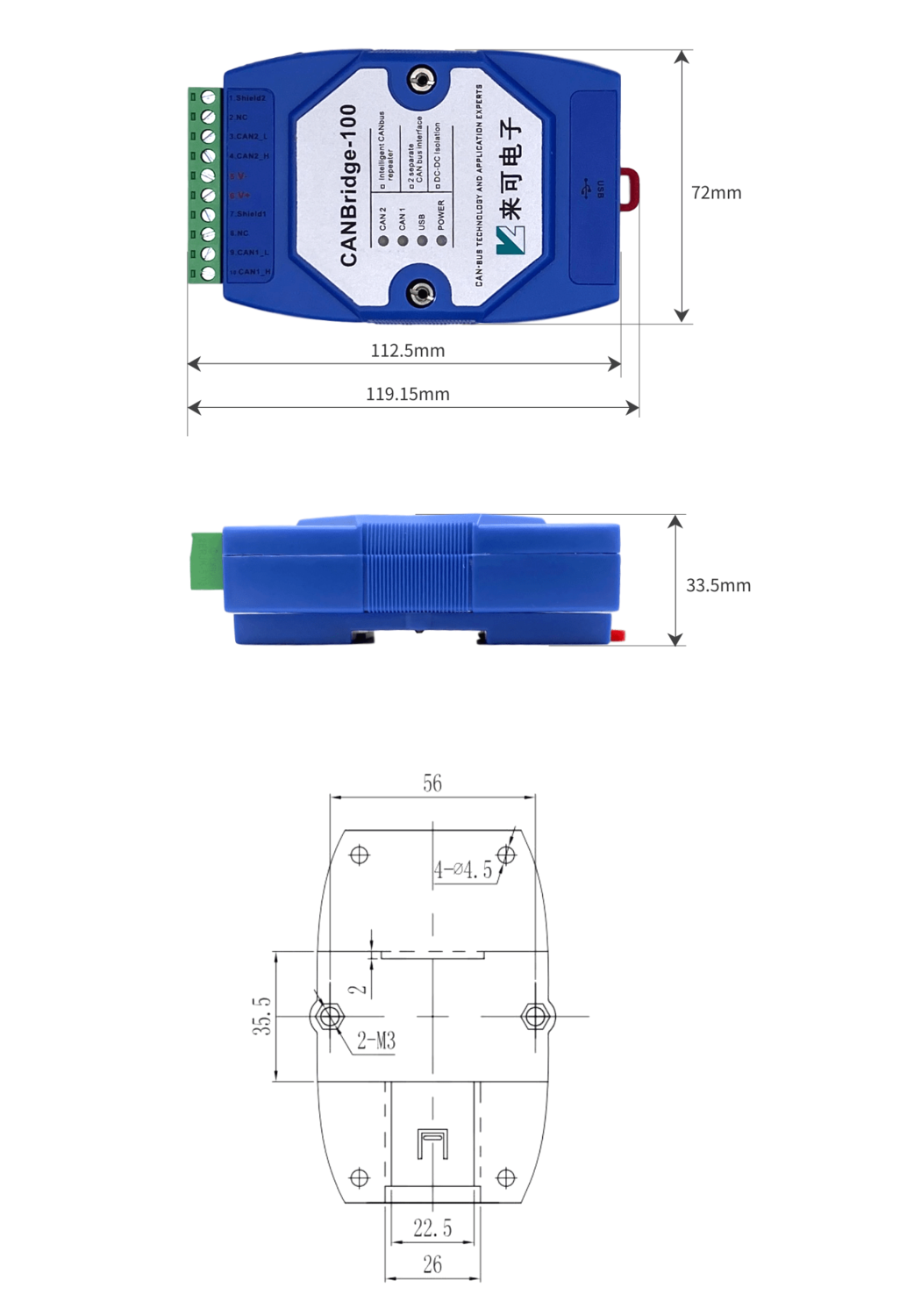

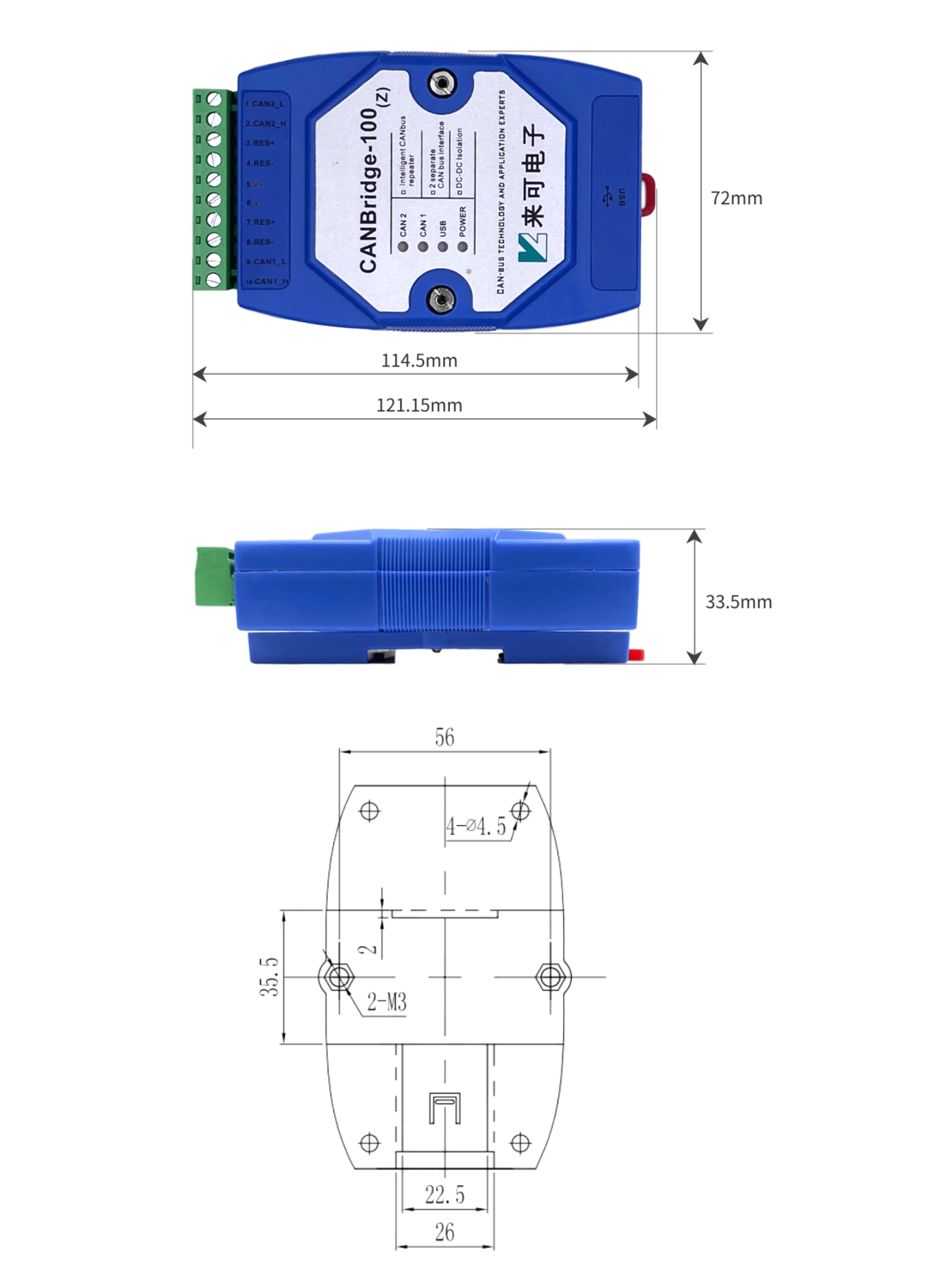

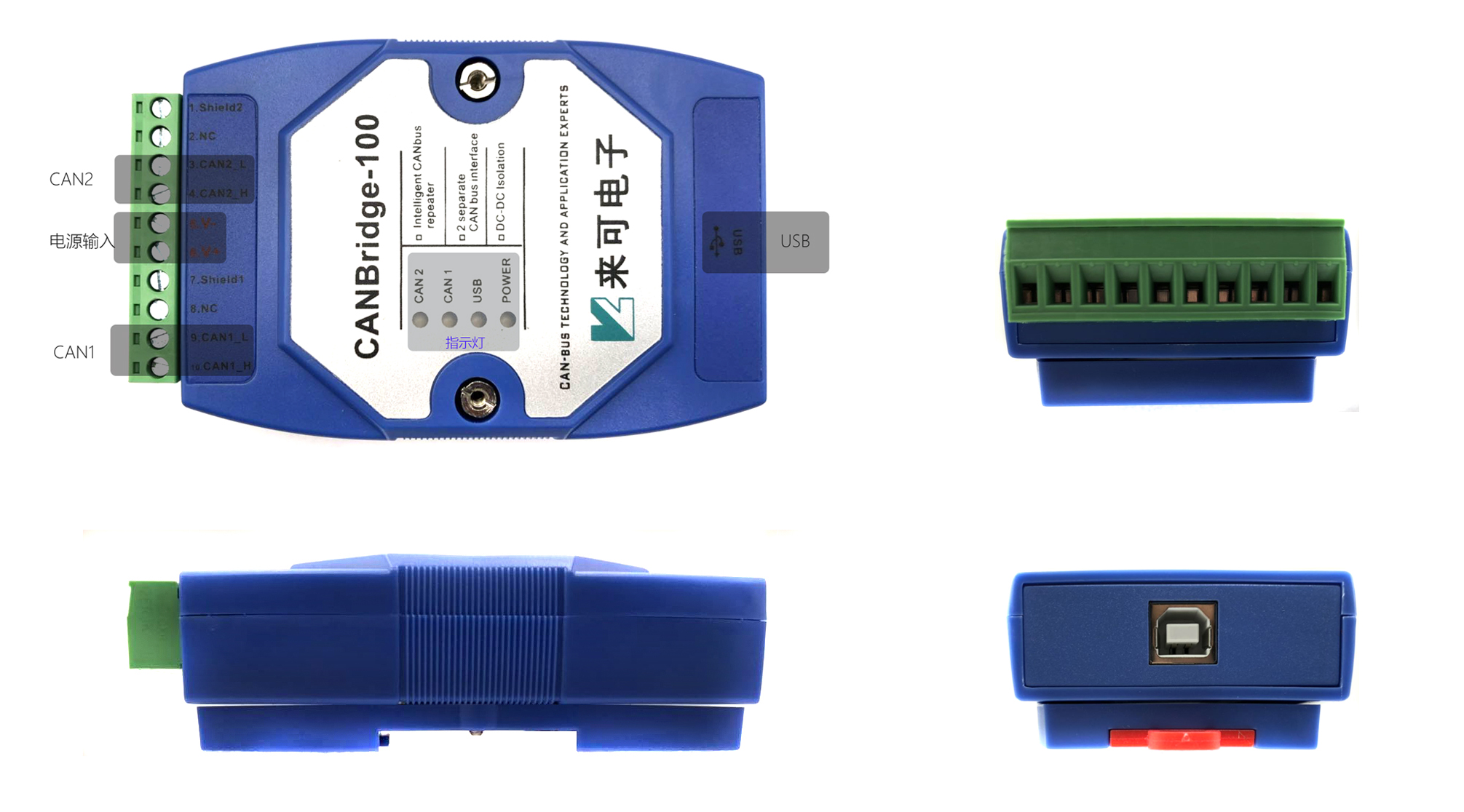

      CANbridge系列本安型智能can总线隔离中继器按照引脚序号定义区别分为CANBridge-100和CANBridge-100Z两种，来可电子智能CAN隔离中继器具有2路can总线接口，能实现can-bus网络的中继功能，能将不同速率的Can网络之间的数据存储转发。

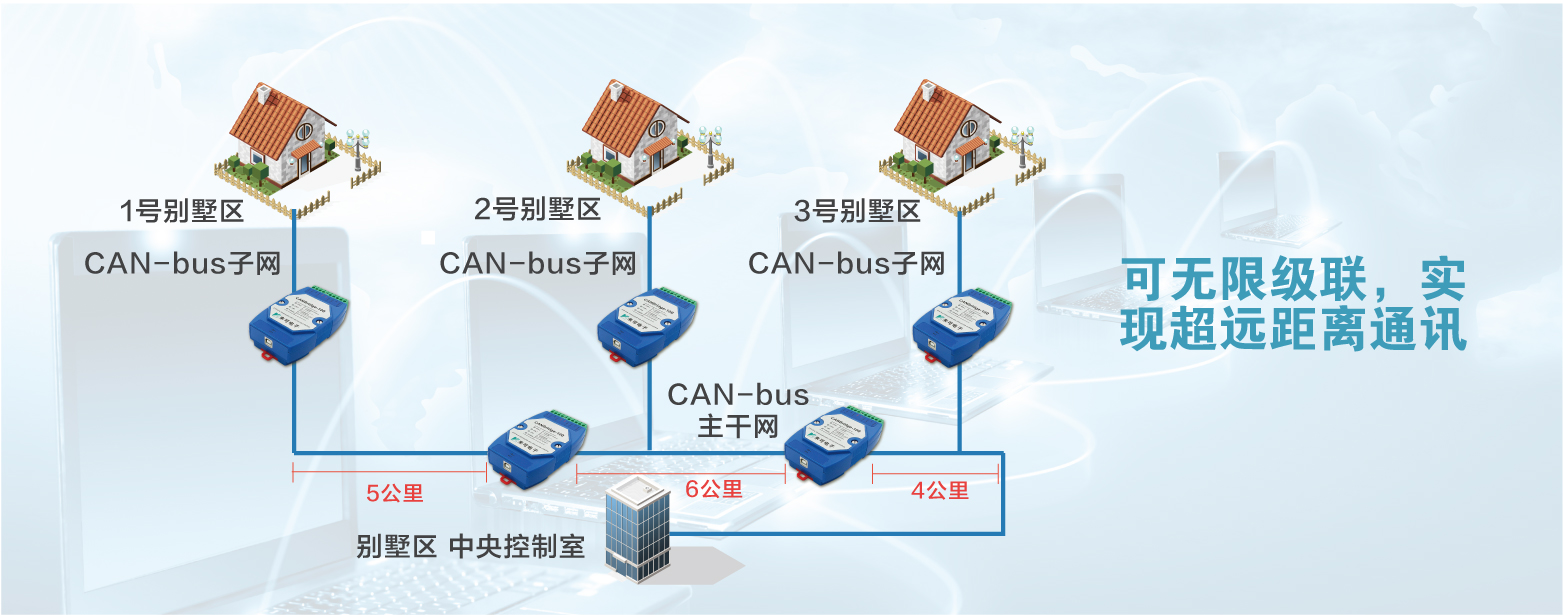

1)       使用该系列产品可实现网络中继扩容，达到增加节点数目和延长通讯距离等作用；

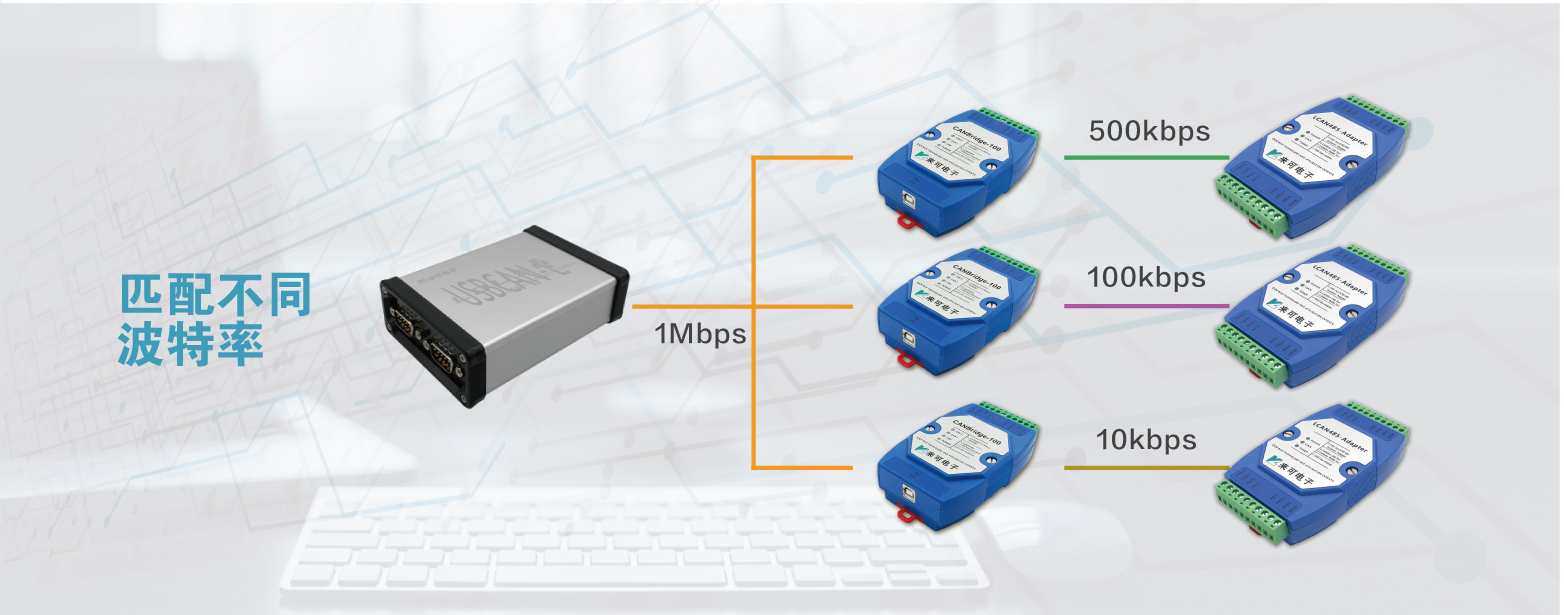

2)      可独立任意设置每个can通道的通讯波特率，实现不同通信波特率的can网络互连；

3)      具有强大的抗干扰能力，可以隔离干扰，从而避免“干扰”影响到整个CAN网络；

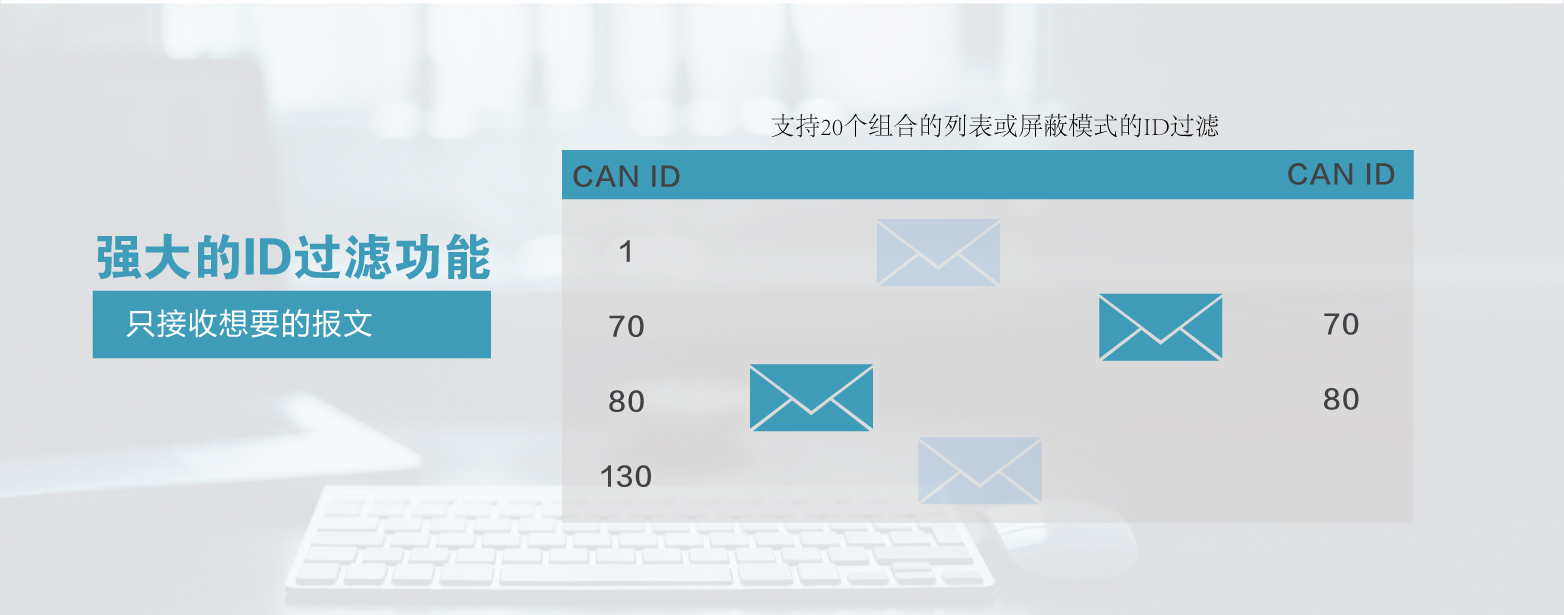

4)      强大的ID过滤功能，可以有选择性的转发数据，大大降低通道的总线负荷，提高了数据隔离性。

参数设置

1、CAN波特率设置

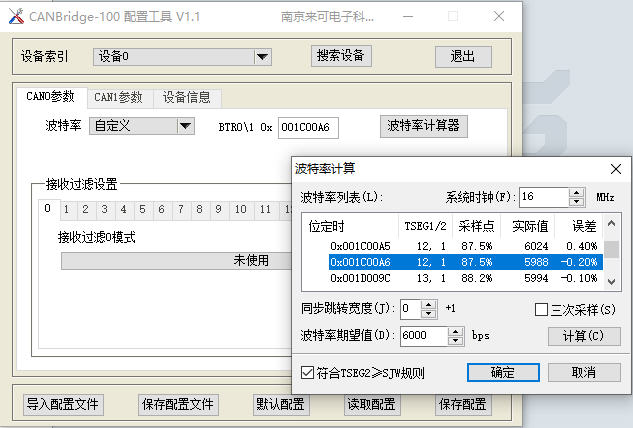

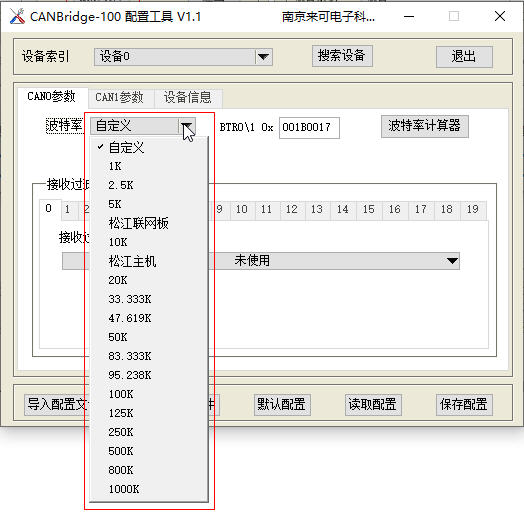

每个can通道的can波特率参数独立设置，可选常用波特率，也可以自定义任意波特率。

2、接收过滤设置

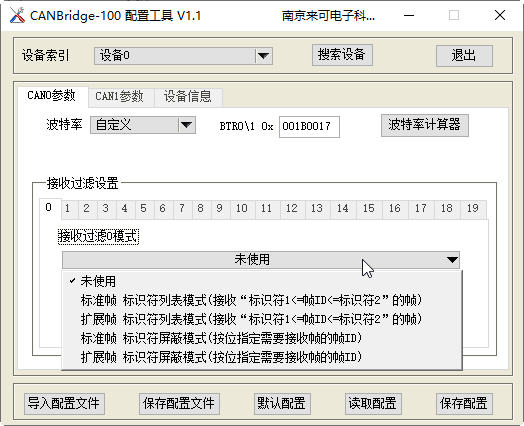

每个通道独立设置ID过滤规则，接收过滤设置中有0~19共20个可设置选项，每个选项的接收过滤模式可选：未使用、标准帧列表模式、扩展帧列表模式、标准帧屏蔽模式或扩展帧屏蔽模式，选中模式后，根据模式对应的设置项设置帧ID范围或按位指定需接收帧的帧ID，点击保存配置后，启用接收过滤设置。

注意：设置了过滤规则的选项，其序号呈红色高亮显示。

3、标示符列表模式示例

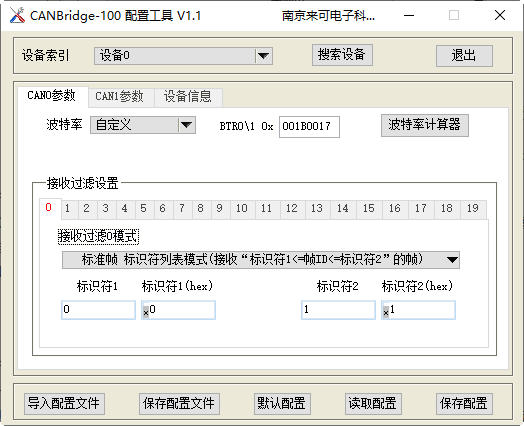

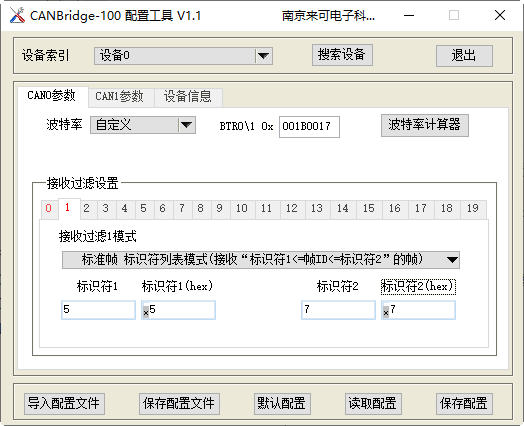

“CAN0参数”设置界面对应can总线隔离中继器的CAN1通道，在“CAN0参数”的“接收过滤设置”中设置只接收标准帧-帧ID为0、1、5、6、7的报文。如下图显示，“0”序号选项中，选中列表模式，设置接收帧ID为0~1的标准帧；“1”序号选项中，选中列表模式时，设置接收帧ID为5~7的标准帧。

4、标识符屏蔽模式示例

标识符屏蔽模式一般用于过滤应用层协议指定功能帧，比如应用层协议中规定ID1表示设备地址，CAN2通道只需要接收地址为1的报文，可按下述设置。“CAN1参数”设置界面对应can总线隔离中继器的CAN2通道，在“CAN1参数”的“接收过滤设置”中选择“标识符屏蔽模式”。

如下图显示，“0”序号选项中，选中屏蔽模式，点击ID1位对应的“X”，将ID1置为1，其它置为0，则只接收ID为1的报文。
